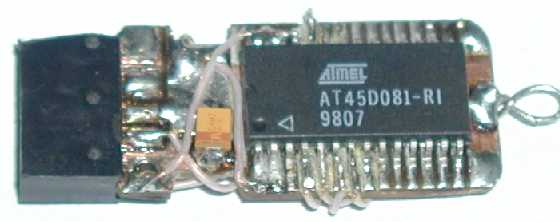

Первый девайс (рисунок 1) предназначен для In-System programming AVR микроконтроллеров фирмы Atmel через SPI интерфейс. Поддерживаются AT90S.... и ATmega... Подключается к параллельному порту IBM PC совместимого компьютера и работает с программой avr_prog.exe (разработана Sdl"s firmware). Выходной разъем по первым шести контактам совместим с атмелевским программатором avr910 (смотри на www.atmel.com или avr910.pdf), только добавлена ножка PE (программ энейбл) для программирования меги (вообще-то, для программирования меги она нафиг не нужна, всё работает и так, но впоследствии пригодилась для работы с 45D081 :-).
Принцип работы прост, данные с компа идут через D0, INIT используется в качестве строба, выход SPI микроконтроллера подается на SELECT. Назначение сопротивлений по 200 Ом на входах апешки и 50 Ом на выходе ограничить ток при прошивке 3-х вольтовых схем, так как апешка питается от вашей схемы, а не от компа. Светодиод горит зеленым, когда апешка в 3-ем состоянии можно подключать шлейфик к вашему устройству и красным при программировании.

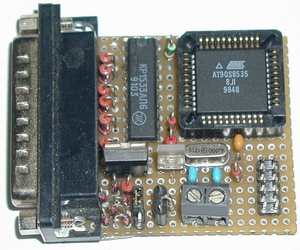

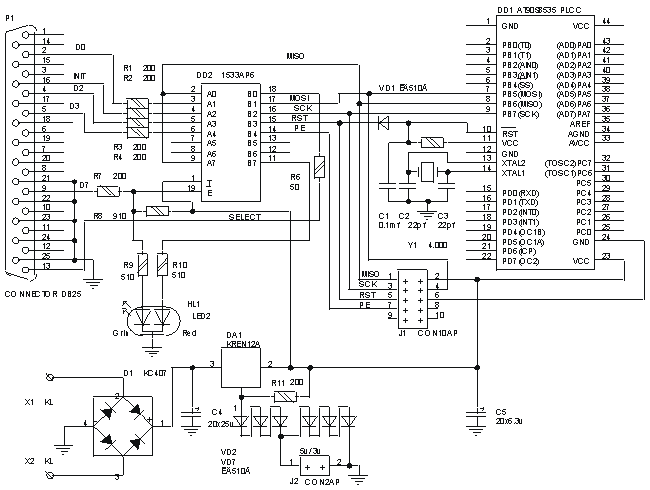

Вторая схема (рисунок 2) то же самое, но на плате установлена панелька для 8535 и переключаемое питание 5/3 Вольта, при экспериментах 5-ти вольтовые AVR-ы успешно шились при 3-х вольтах, только надо было увеличить время прожига. Разрабатывалась для себя и здесь приведена в качестве примера. При подключении желательно использовать модемный (не нуль) шнурок 25х25 и не увлекаться длиной шлейфика от девайса к вашему устройству :-).

Полное программное обеспечение можно скачать (65k) prog.zip. За дополнительной информацией обращайтесь к автору программы в фирму "Технофорст" по e-mail: mailto:sdl_mc@chat.ru.
